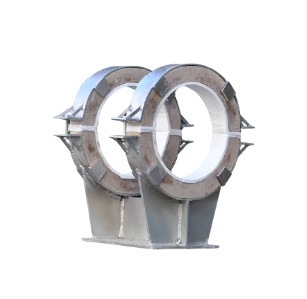

¿Qué es un soporte de tubería?

un soporte de tubo Es un componente crítico instalado en un sistema de tuberías para asegurar, soportar y proteger la tubería.

1. Soporte funcional:

Actúa como un puente que conecta la tubería a la base del equipo (como una plataforma o pared), asegurando que la tubería no experimente desplazamientos o vibraciones excesivos durante la operación.

2. Dispersión del estrés:

A través del soporte, el peso de la tubería, las fuerzas de expansión térmica y la presión del medio interno se dispersan eficazmente, evitando la deformación causada por tensiones desiguales.

3. Cimientos de protección contra la corrosión:

El propio soporte también es un soporte importante para la capa de protección contra la corrosión de la tubería. La elección de materiales y tratamientos de protección contra la corrosión adecuados puede prolongar considerablemente la vida útil de la tubería.

¿Cuáles son las funciones principales de un soporte de tubo ?

El valor fundamental de un soporte para tubería se refleja en los siguientes aspectos:

1. Soporte y Fijación:

Soporta el peso de la tubería misma y el peso del fluido interno, evitando que la tubería se hunda o se desvíe.

2. Reducción de vibraciones y reducción de ruido:

un high-quality bracket design can effectively absorb vibration, reducing noise and shock waves generated during fluid flow.

3. Compensación por Expansión y Contracción Térmica:

Cuando cambian las temperaturas, el soporte absorbe las fuerzas de expansión y contracción térmica de la tubería mediante deformación elástica o bloques de expansión térmica, evitando una deformación excesiva.

4. Protección contra la corrosión y aislamiento:

Proporciona soporte para la capa anticorrosión en la superficie de la tubería, asegurando la integridad de la capa anticorrosión y trabaja con materiales aislantes para lograr el aislamiento de la tubería.

¿Cuáles son los tipos comunes de soportes para tuberías?

Existen varios tipos de soportes. Los métodos de clasificación comunes incluyen:

1. Por función:

Soportes Fijos: Se utilizan para la instalación fija de tuberías, principalmente brindando soporte.

Soportes Elásticos: Se utilizan para compensar la expansión y contracción térmica, evitando tensiones axiales excesivas en la tubería.

2. Por Estructura:

Soportes en Forma de U: El tipo más común, apto para tuberías horizontales o inclinadas.

Soportes triangulares: Alta estabilidad, a menudo utilizados para tuberías de servicio pesado o aplicaciones que requieren una fuerte resistencia al viento.

Soportes en Forma de Horquilla: Adecuados para tuberías suspendidas o instalaciones de bandejas portacables.

3. Por material:

Soportes de Acero: Alta resistencia, adecuados para ambientes de alta temperatura y alta presión.

unluminum supports: Lightweight, corrosion-resistant, suitable for chemical and coastal environments.

Soportes de fibra de vidrio: Buen aislamiento, fuerte resistencia a la corrosión, adecuados para industrias eléctricas y químicas.

¿Cómo comprobar si el tratamiento anticorrosión de los soportes de tuberías cumple con los estándares?

unnti-corrosion treatment is the lifeline of support quality. Key inspection points include:

1. Inspección visual:

Observe si el revestimiento anticorrosión está cubierto uniformemente sobre la superficie de soporte y si hay defectos como burbujas, descamaciones o poros.

2. Prueba de espesor:

Utilice un medidor de espesor del recubrimiento para verificar el espesor de la capa anticorrosión y garantizar que el espesor del recubrimiento cumpla con los requisitos de diseño.

3. Prueba de dureza:

Verifique la dureza de la superficie del recubrimiento para asegurarse de que tenga suficiente resistencia al desgaste y al impacto.

4. Prueba de adherencia:

Compruebe si la capa anticorrosión está firmemente adherida a la superficie de soporte mediante una prueba de raspado o una prueba de cinta.

¿Cuáles son algunos problemas de calidad comunes con los soportes de tuberías?

Incluso los soportes más pequeños pueden esconder importantes peligros ocultos:

1. Peeling de capa anticorrosión:

Debido a la mala calidad de la construcción, el revestimiento no puede adherirse y se pela.

2. Deformación y Torsión:

Una tensión desigual o una expansión térmica desigual de la capa anticorrosión conducen a la deformación del cuerpo de soporte.

3. Problemas de soldadura:

Los cordones de soldadura, la porosidad o las grietas en las áreas soldadas las hacen altamente susceptibles a fracturarse bajo altas temperaturas y presiones.

4. Propagación de la corrosión:

El daño a la capa anticorrosión provoca una rápida corrosión del sustrato metálico interno, lo que resulta en una fuerte disminución de la resistencia del soporte.

¿Cómo prevenir problemas de soporte de tuberías?

La prevención es clave para garantizar la operación segura de las tuberías:

1. Especificaciones de construcción estrictas:

Asegúrese de que todos los recubrimientos anticorrosión sean uniformes y gruesos, y controle estrictamente la temperatura y la humedad de la construcción.

2. Utilice materiales de alta calidad:

Seleccione materiales de soporte estables para mejorar la durabilidad general.

3. Mantenimiento e inspección regulares:

Inspeccione periódicamente los soportes, especialmente la capa anticorrosión, para identificar y reparar rápidamente problemas menores.

4. Diseño de carga razonable:

Asegurar que la capacidad de carga del soporte coincida con las condiciones reales de operación de la tubería, evitando sobrecargas.

¿Cómo elegir el material de soporte de tubería adecuado para un entorno específico?

Los diferentes entornos tienen requisitos muy diferentes para los materiales de soporte:

1. Medio Ambiente Costero:

Ante una alta corrosión por niebla salina se recomiendan soportes de fibra de vidrio o acero inoxidable, junto con un revestimiento anticorrosión altamente resistente a la niebla salina.

2. Entorno de la planta química:

Debido a la presencia de medios corrosivos ácidos y alcalinos, se recomiendan soportes de fibra de vidrio o materiales de aleaciones especiales, garantizando al mismo tiempo que el revestimiento anticorrosión sea resistente a productos químicos específicos.

3. Ambiente de alta temperatura:

En ambientes de alta temperatura o centrales térmicas, se deben seleccionar soportes de acero resistentes a altas temperaturas o aleaciones especiales resistentes al calor, junto con materiales anticorrosivos resistentes a altas temperaturas.
