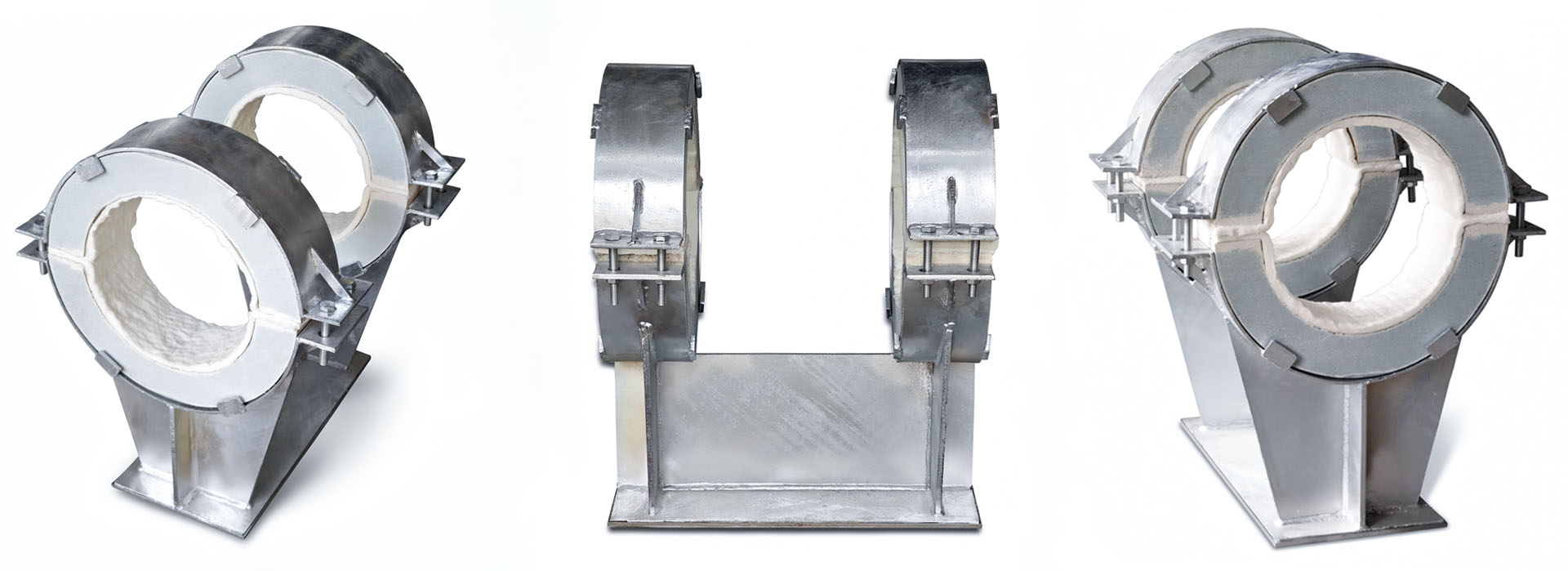

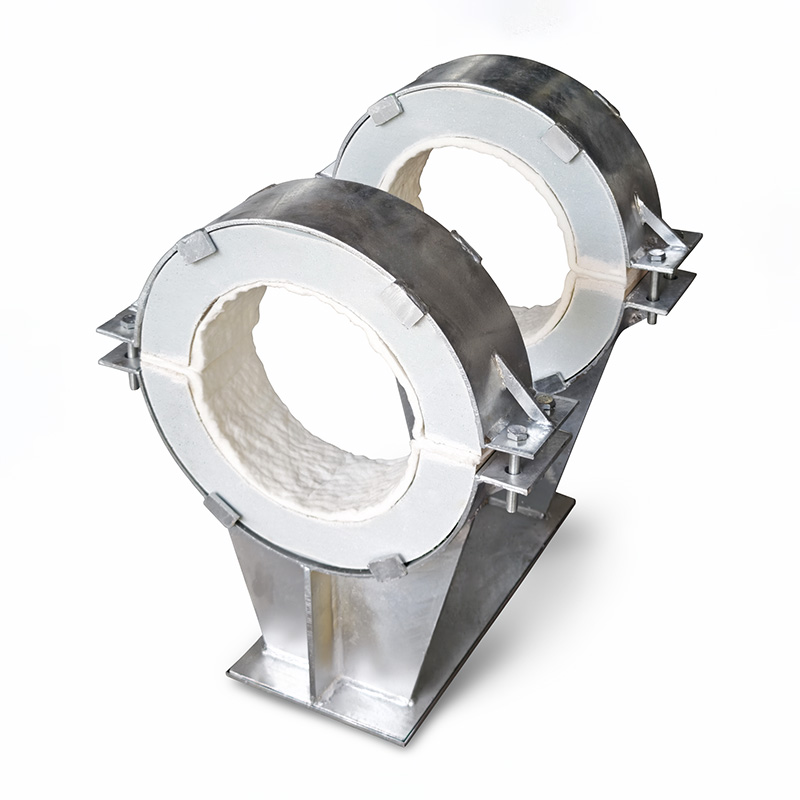

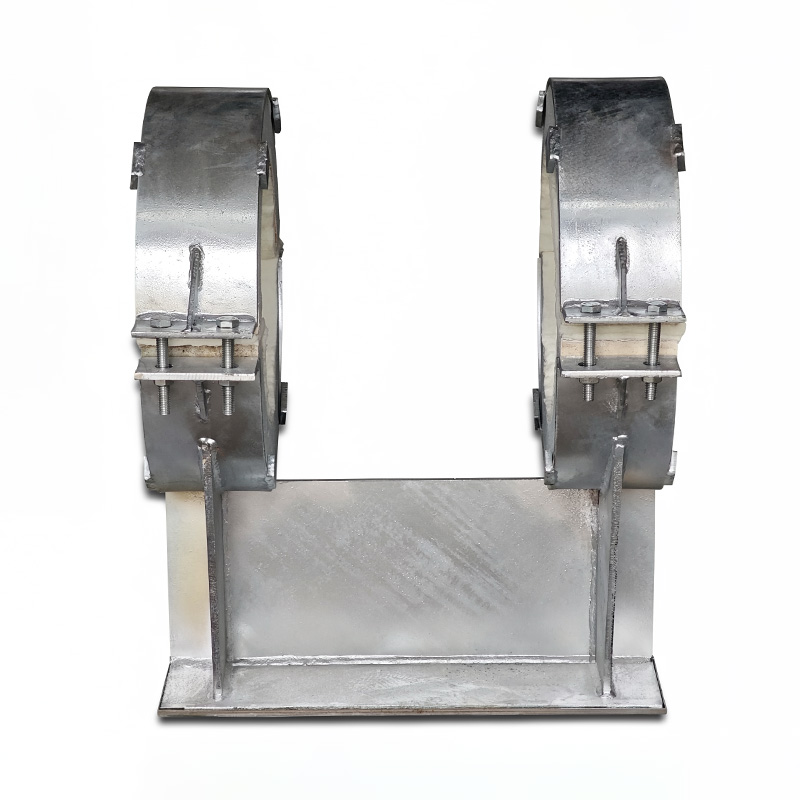

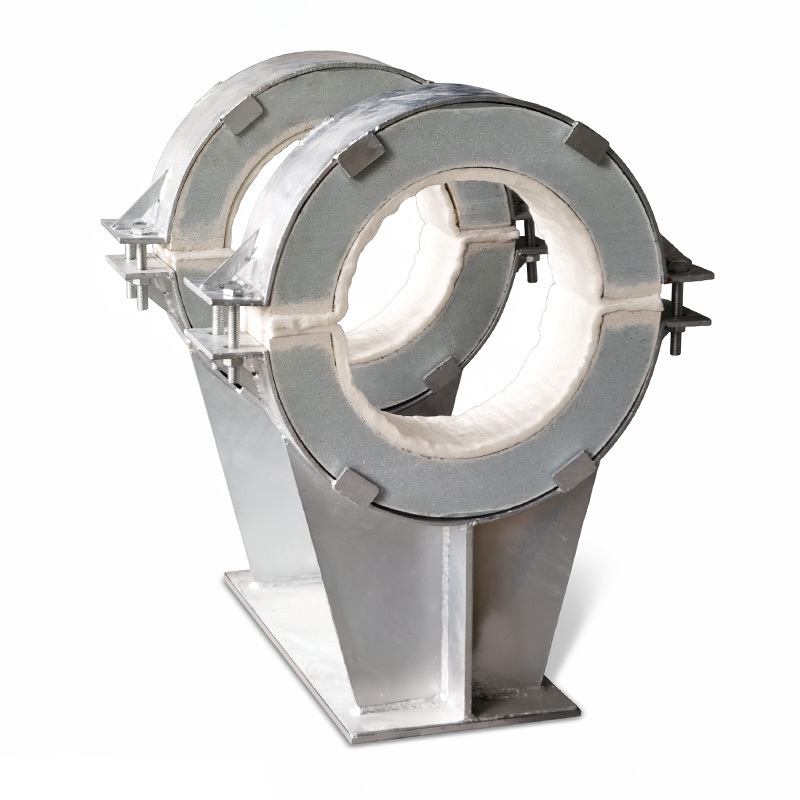

Soporte de tubería aislada para alta temperatura y ahorro de energía-Zhejiang Yichuang New Material Technology Co., Ltd.

Parámetros del producto

parámetro	índice
Rango de soporte de diámetro de tubería	reN50～DN1000
Rango de temperatura	≤650 ℃
Clasificación de presión	≤10MPa

Servicio de personalización: los planos de diseño no estándar se proporcionan en un plazo de 72 horas y todos los productos se pueden personalizar de acuerdo con los requisitos de ingeniería reales de los clientes.

Tabla de tamaños de soportes de tubería (unidad: mm)
Número de serie	DN Diámetro nominal	un	D	mi	h undjust according to design	l Soporte deslizante/guía unxial displacement X			Carga vertical máxima N






						X≤150 (2 abrazaderas)	150 (2 abrazaderas)	150 (3 abrazaderas)


1	50	184	220	150	200	400	600	800	1600
2	65	209	220	150	200	400	600	800	2180
3	80	209	250	150	250	400	600	800	2970
4	100	234	250	150	250	400	600	800	3550
5	125	267	260	180	250	400	600	800	4620
6	150	319	280	180	250	400	600	800	6500
7	200	389	300	200	250	400	600	800	12000
8	250	453	350	200	250	400	600	800	18500
9	300	522	400	200	250	400	600	800	25800
10	350	574	420	200	250	400	600	800	36500
11	400	626	450	200	250	400	600	800	48700
12	450	674	500	200	250	400	600	800	60000
13	500	784	550	200	250	400	600	800	77500
14	600	880	600	200	250	400	600	800	122000
15	700	980	650	250	250	400	600	800	133800
16	800	1080	700	250	300	400	600	800	181000
17	900	1180	750	250	300	500	700	900	256000
18	1000	1280	800	250	300	500	700	900	305000

Nota: La tabla anterior enumera nuestras especificaciones estándar convencionales. Todos los productos se pueden personalizar según los requisitos de ingeniería reales. Para especificaciones superiores a DN1000, comuníquese con nuestra empresa para obtener un diseño por separado.

Ventajas del producto

1. Consumo de energía ultrabajo, rendimiento líder en aislamiento térmico

El núcleo adopta placas aislantes de desarrollo propio, con una conductividad térmica de ≤0,15 W/(m·K) a 350 ℃, lo que bloquea en gran medida el efecto de puente térmico, reduce la pérdida de calor de la tubería y reduce los costos de consumo de energía de operación.

2. Excelente resistencia a la temperatura, amplia adaptabilidad

Presenta una resistencia a temperaturas a largo plazo de hasta 650 ℃, se adapta perfectamente a tuberías de vapor saturado/sobrecalentado de temperatura media y alta y puede hacer frente de manera estable a escenarios de temperaturas extremadamente altas, como plantas de energía e industrias químicas, sin degradación del rendimiento a altas temperaturas.

3. Soporte de carga de alta resistencia, resistencia estable a daños

La unidad de aislamiento central tiene una resistencia a la compresión ≥20MPa y una resistencia a la flexión ≥2.0MPa, con una excelente capacidad de carga. Resuelve los problemas de fácil fragmentación y pulverización de materiales tradicionales y asegura el funcionamiento en mesa de las tuberías.

4. Anticorrosión a largo plazo, prevención de riesgos CUI

Con un diseño de fórmula baja en iones de cloruro y propiedades químicas estables, evita fundamentalmente el problema de la corrosión bajo aislamiento (CUI) de las tuberías, protege el material de la base de las tuberías y extiende la vida útil del sistema.

5. Estabilidad de ciclo completo, segura y respetuosa con el medio ambiente

Está libre de amianto, es incombustible Clase A y no libera sustancias nocivas a altas temperaturas, cumpliendo con los requisitos de protección ambiental y protección contra incendios. Su rendimiento se puede restaurar completamente después de humedecerse y secarse, con una vida útil de diseño de ≥30 años, lo que reduce los costos de operación y mantenimiento.

6. Implementación sólida y rentable

Es compatible con el diseño de tuberías existentes y las especificaciones de instalación, y se puede implementar rápidamente tanto en proyectos nuevos como en renovaciones de tuberías antiguas.

Aplicación del producto

El soporte de tubería aislado de alta temperatura y ahorro de energía se utiliza para fijar y soportar sistemas de tuberías, sirviendo como guía, soporte deslizante y fijo. Equipado con placas aislantes resistentes a altas temperaturas de desarrollo propio, resuelve los problemas de la industria de los soportes de tuberías tradicionales, como la pérdida excesiva de calor, la fácil fragmentación, la corrosión de las tuberías y la corta vida útil. Se puede adaptar a condiciones de trabajo a largo plazo con altas temperaturas de hasta 650 ℃ y es una solución de soporte de aislamiento térmico ideal para sistemas de tuberías en energía térmica, centrales eléctricas, petroquímica y otros campos.
