Soporte de soporte de tubería de aislamiento con pérdida de calor cero-Zhejiang Yichuang New Material Technology Co., Ltd.

Parámetros del producto

parámetro	índice
Soporte de diámetro de tubería	DN50～DN1000
Rango de temperatura	≤650℃
Nivel de presión	≤10 MPa

Servicio personalizado: Los dibujos de diseño no estándar se proporcionan en un plazo de 72 horas y se pueden personalizar según las necesidades reales del proyecto del cliente.

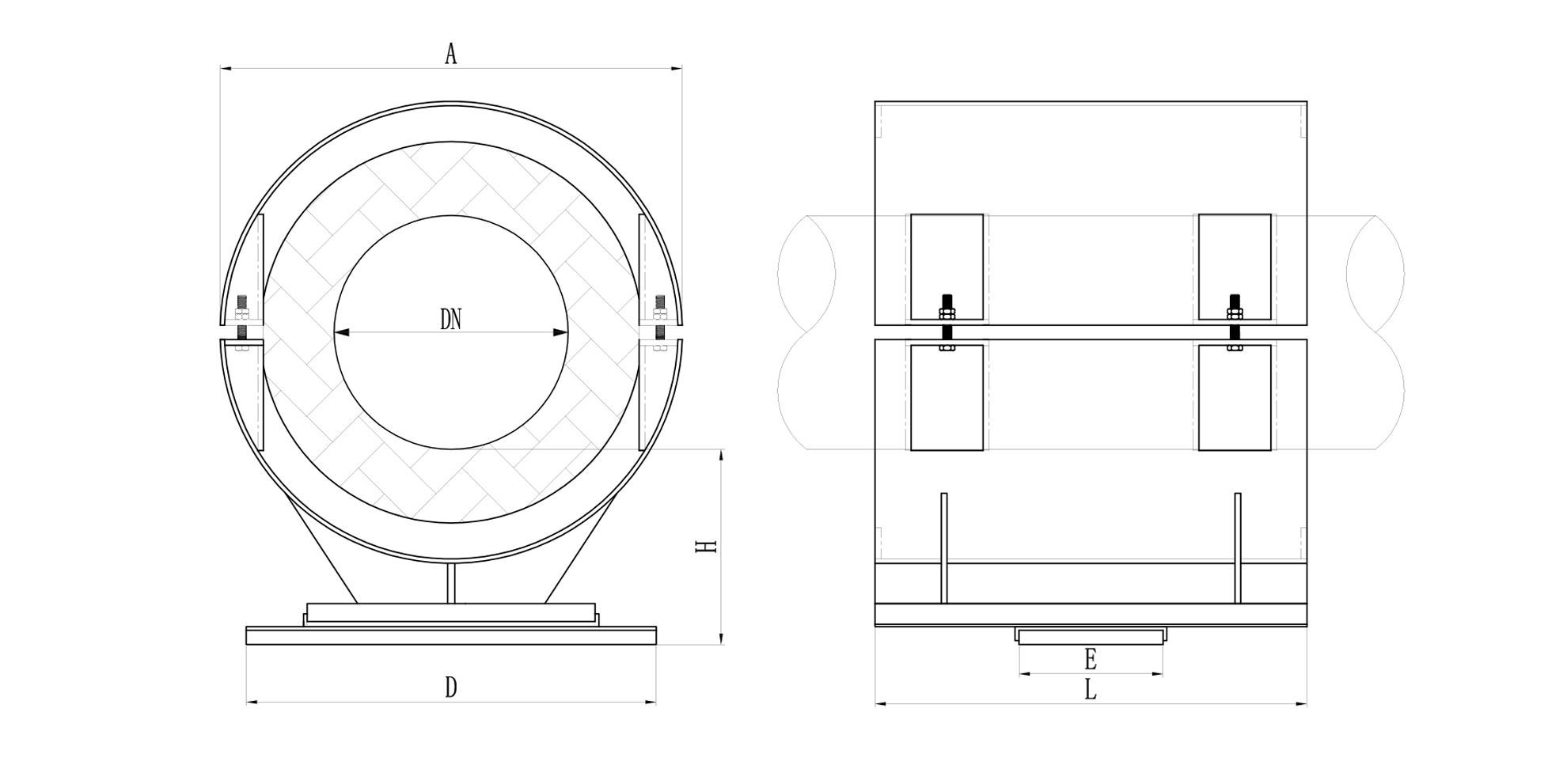

Tabla de tamaños de soportes de tuberías (unidad: mm)
Número de serie	DN Diámetro nominal	A	D	E	H Ajustar según diseño	L Soporte deslizante/guía Desplazamiento axial X			Carga vertical máxima N






						X≤150 (2 abrazaderas)	150＜X≤280 (2 abrazaderas)	150＜X≤280 (3 abrazaderas)


1	50	277	220	150	100	400	600	800	1600
2	65	296	220	150	100	400	600	800	2180
3	80	322	250	150	150	400	600	800	2970
4	100	341	250	150	150	400	600	800	3550
5	125	366	260	150	200	400	600	800	4620
6	150	412	280	150	200	400	600	800	6500
7	200	492	300	180	300	400	600	800	12000
8	250	574	350	180	300	400	600	800	18500
9	300	646.2	400	200	350	400	600	800	25800
10	350	718.2	420	200	350	400	600	800	36500
11	400	787.2	450	200	350	400	600	800	48700
12	450	861.2	500	200	400	400	600	800	60000
13	500	921.2	550	200	400	400	600	800	77500
14	600	1042	600	200	400	400	600	800	122000
15	700	1152	650	250	400	400	600	800	133800
16	800	1272	700	250	500	400	600	800	181000
17	900	1392	750	250	500	500	700	900	256000
18	1000	1532	800	250	500	500	700	900	305000

Nota: Las especificaciones de la tabla son las especificaciones estándar convencionales de nuestra empresa. Todos los productos se pueden personalizar según las necesidades reales del proyecto. Para especificaciones superiores a DN1000, comuníquese con nuestra empresa para obtener un diseño separado.

Ventajas del producto

1. Alta eficiencia: La prefabricación y montaje de la tubería se realiza en fábrica, evitando duras condiciones de construcción, asegurando la calidad del aislamiento, asegurando la calidad y consistencia del producto, reduciendo la complejidad e incertidumbre de la construcción in situ y haciendo que la red térmica general logre el mejor efecto de diseño.

2 .Efecto puente térmico cero: El soporte tipo abrazadera se puede utilizar directamente en la pared exterior de la tubería para lograr el efecto de "puente térmico cero", resolviendo el problema del "efecto puente térmico" de las tuberías de aislamiento tradicionales y asegurando que se minimice la pérdida de calor de la tubería en el soporte.

3. Estructura estable: Se adopta la estructura aislante compuesta de tres capas de "espuma de baldosas blandas", de interior a exterior, es la tubería de trabajo, la capa selladora a prueba de golpes, la capa reflectante, la capa aislante dura (silicato de calcio espumado), la capa reflectante, la capa de poliuretano y la funda exterior. El diseño estructural es razonable y tiene buena resistencia a la compresión, tracción y corrosión.

4. Alta capacidad de carga: La funda exterior adopta materiales de alta resistencia y procesos de fabricación avanzados de placas de acero de color o conductos espirales de aleación de aluminio para garantizar que la tubería tenga suficiente resistencia y rigidez para soportar diversas cargas externas. Tiene buenas propiedades impermeables y anticorrosión, lo que garantiza el funcionamiento estable a largo plazo de la tubería en entornos hostiles.

5. Periodo de construcción corto: Gracias a la prefabricación en fábrica y la construcción modular in situ, la construcción es cómoda y rápida, acortando el período de construcción, reduciendo los costos de construcción y garantizando que la tubería tenga alta estabilidad y confiabilidad durante la instalación y el uso.

6. Sin mantenimiento: El diseño de la tubería es razonable, las materias primas utilizan materiales de desecho sólidos, tienen un rendimiento excelente, pueden reciclarse repetidamente, pueden mantener buenas condiciones de trabajo durante mucho tiempo y no requieren mantenimiento y revisión frecuentes, lo que tiene beneficios sociales.

7. Rendimiento de alto costo: ¡El uso de tuberías aéreas de vapor prefabricadas de silicato de calcio espumado es un 10% menor que el de las tuberías aéreas prefabricadas duras tradicionales!

Aplicación del producto

1. Industria de la construcción: Aplicable al aislamiento térmico de paredes, techos, pisos y otras partes del edificio para mejorar la eficiencia energética y el confort de los edificios

2. En equipos industriales: Ampliamente utilizado en el aislamiento de equipos de alta temperatura, tuberías, tanques de almacenamiento y otras instalaciones industriales para garantizar el funcionamiento normal y la eficiencia energética de los equipos.

3 . Aislamiento de tuberías: Aplicable al aislamiento de diversos sistemas de tuberías para evitar la pérdida de calor y la formación de agua condensada y prolongar la vida útil de la tubería.

4. Equipamiento especial y aislamiento estructural: Aplicable a las necesidades de aislamiento de formas y estructuras especiales, como tuberías dobladas, equipos curvos, edificios curvos, etc., proporcionando soluciones de aislamiento flexibles y diversas para evitar la pérdida de calor y el sobrecalentamiento de los equipos.
